產品介紹

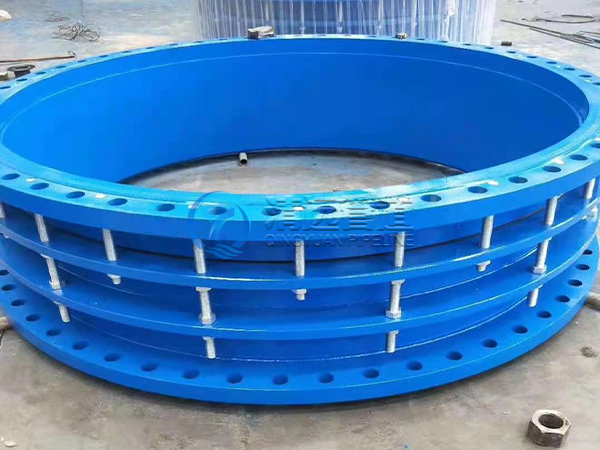

鋼質柔性管接頭又稱卡箍、鋼制柔性接頭、鋼質柔性接頭、對開式伸縮接頭、管接頭。鋼制柔性管接頭是一種管道連接，性能可靠，安裝簡便的產品。在低壓時，靠密封圈的彈性變形，達到密封目的；在壓力增加時，通過介質作用在密封圈上，起到自密封的作用，并在管端間留有間隙來補償管道因熱脹冷縮而產生的位移和撓曲。

卡箍式伸縮接頭組成：外卡、密封圈、內卡連接件、緊固螺栓。

卡箍式伸縮接頭的特點：

1、結構合理，受力強度高

卡箍的工作狀態相當于受壓容器，介質的軸向力完全由卡箍承擔，螺栓僅承受卡箍的徑向力。由于密封圈的寬度有限，徑向力遠遠小于軸向力。法蘭連接時，螺栓卻承擔著全部的軸向力和墊圈的壓緊力。

2、良好的自封密作用

密封作用靠管道內介質對膠圈的壓緊力，壓力越大，密封性能越好。為防止無壓時介質的泄漏，膠圈的內徑要小于管端接口的外徑，膠圈在端管接口上有預緊力，可防止介質在無壓時外漏。與法蘭相比，管徑越大，壓力越高，優點越突出。

3、管道連接處在柔性狀態

卡箍與管端之間有間隙，管子在卡箍中可有少量的活動。因此，相鄰兩個端管允許有一定的轉角。鋼管連接后，兩鋼管管端之間留有間隙，允許管路軸向移動，可適應管道的膨脹、收縮；管子之間的膠圈連接，可有效降低70%以上的機械振動。

卡箍式柔性伸縮接頭/卡箍式伸縮接頭安裝方法：

當管道需要翻轉時，只需把接頭的幾個螺栓拆除即可翻轉任意角度，不需要割開和焊接，節約了大量輔助工作量和費用，減輕了勞動強度，縮短了施工工期。與法蘭連接相比，提高工效6-8倍，且維護的工作量很小。經改進又衍生出免拆卸直接焊接的卡箍式柔性伸縮接頭,安裝更加方便,僅在維修時需拆卸螺栓,其他時間均為整體形式存在,可靠穩定。

技術參數

外徑接管 DWmm	公稱通徑 DNmm	允許管端軸向符合 kgf	伸縮量 mm	允許轉角 a	最小長度 mm	安裝長度 mm	最大長度 mm	配用螺栓 d×L mm
89	80	2680	20	17.90	90	100	110	12×60
108	100	3550	20	15.06	90	100	110	14×60
133	125	4620	20	13.05	95	105	115	14×60
159	150	5530	20	12.09	100	110	120	14×60
194	175	7370	20	10.51	100	110	120	16×60
219	200	9370	20	9.33	106	116	126	16×75
245	225	11750	20	8.36	112	122	132	16×80
273	250	14620	20	7.51	117	127	137	18×90
325	300	20680	20	6.32	120	130	140	18×100
377	350	27875	20	5.45	125	135	145	18×100
426	400	35600	20	4.80	130	140	150	18×110
480	450	45180	20	4.28	135	145	155	18×110
530	500	55120	20	3.88	140	150	160	18×120
630	600	65900	22	3.27	145	155	165	18×120
720	700	70170	22	2.86	150	160	170	20×120
820	800	84400	22	2.51	155	165	175	20×130
920	900	106200	22	2.24	160	170	180	20×130
1020	1000	116870	22	2.02	165	175	185	20×130
1220	1200	130600	24	1.69	170	170	190	22×140
1420	1400	146200	24	1.45	175	185	195	22×140
1620	1600	158300	24	1.27	180	190	200	22×140
1820	1800	166000	24	1.13	185	195	205	22×150
2020	2000	179000	24	1.01	190	200	210	24×150
2220	2200	187000	26	1.01	195	205	215	24×150
2420	2400	196000	26	1.01	200	210	220	24×150
2620	2600	206000	26	1.01	205	215	225	24×160
2820	2800	253300	26	1.01	210	220	230	27×160
3020	3000	260100	26	1.01	215	225	235	27×160
3220	3200	286900	26	1.01	220	230	240	27×180
